CNC router EXITECH E2 2030 C-A

Přidáno 11. 8. 2020

– Uvedení do provozu 2015
– Vynikající stav, stále v provozu
– 1. majitel

Technický parametr:
Účel: Obrábění plastů, dřeva, kompozitních materiálů, hliníku
Konstrukce: Svařovaná
Obráběná plocha: 3000×2050 mm
Výška materiálu: 200 mm
Rozsah otáček vřetene: 24000 ot./min
Výkon vřetene: 9 kW
Pracovní posun: 25000 mm/min
Druh držení média: Deskové a vakuovým stolem a T drážky
Výkon vakuové pumpy: 250 m3/hod.
Opakovatelná přesnost: 0,05 mm
Pohony os: servomotory
Ovládání: Pomocí PC CAD software (2,5D)
Měnič nástrojů: 6ks, lineární, upínače ISO30
Chlazení při obrábění ANO
Vstupní napětí: 400V

E2 2030 C je router střední velikosti určený pro profesionální využití. Vyznačuje se tuhou svařovanou konstrukcí, která zaručuje vysokou tuhost stroje i při náročných operacích. Portál je tvořen hliníkovým odlitkem. Pohyb v ose Z se uskutečňuje pomocí kuličkového šroubu, v osách X a Y jsou použity ozubené hřebeny a pastorky. V ose Y je použit přesný duální pohon, který zabraňuje nežádoucímu kroucení portálu. Stroj je osazen kvalitními komponenty předních světových výrobců – kuličkové šrouby a lineární vedení THK, Italské vřetena HSD, Japonské servomotory a drivery PANASONIC a vakuovým stolem s vývěvou BECKER KVT 3.140.

Specifikace routeru:

-řídící systém SYNTEC
-HSD vzuchem chlazené vřeteno 24 000ot./min – 9 kW (Itálie)
-kužel vřetene ISO30
-lineární zásobník nástrojů na 6 pozic
-senzor pro automatické měření délky nástroje
-servomotory pro pohony os PANASONIC (Japonsko)
-planetové převodovky pohonů SHIMPO (Japonsko)
-frekvenční měnič DELTA
-lineární vedení THK
-MPG ruční ovladač
-elektrické komponenty SCHNEIDER
-vakuový stůl s T-drážkami a jednou vývěvou BECKER KVT 3.140 (pro ½ stolu)

Technický parametr Hodnota
Řídící systém SYNTEC 6MD
Rozměry pracovního stolu 2200 × 3740 mm

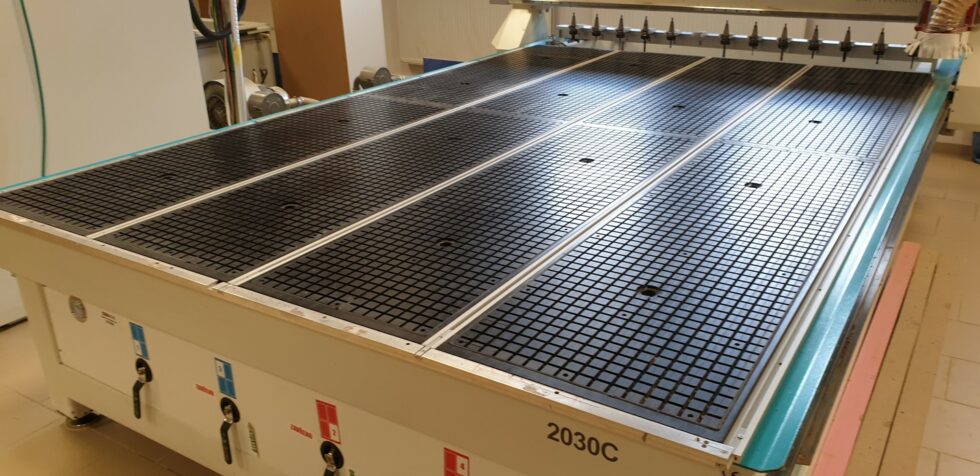

Plocha pracovního stolu Vakuové upínání s T- drážkami
Vývěva k vakuovému stolu 2x vývěva BACKER (Německo)
Konstrukce stroje Svařovaná konstrukce
Koncepce – osa X, Y Lineární vedení THK, pastorek a ozubený hřeben
Koncepce – osa Z Lineární vedení a kuličkový šroub THK
Typ pohonu Servomotory PANASONIC
Frekvenční měnič DELTA
Rozsah posuvu – osa X 2050 mm
Rozsah posuvu – osa Y 3000 mm
Rozsah posuvu – osa Z 300 mm
Vřeteno HSD (Itálie) 9 kW
Otáčky 24000 ot./min
Výměna nástrojů Automatická výměna 13 upínacích pozic
Pracovní posuv 25000 mm/min
Rychloposuv 45000 mm/min
Zásobník nástrojů – typ upínačů ISO 30, ER25
Opakovatelná přesnost 0,05 mm
Příkon 3000
Elektrické připojení 230 V
Rozměry (š × v × h) 2200 × 3740 × 1800 mm
Hmotnost 2300 kg

Cena: 890 CZK
dohoda
